工商业屋顶面积大，用电需求量大，安装光伏发电站之后不仅可以满足日常用电量，多余电量还可以并入国家电网换取收益。

那么，中小型工商业光伏电站如何建设呢?

    确定光伏电站的安装位置，电站不能存在建筑、树木遮挡形成阴影；根据可用面积估算电站容量，每平方米可安装组件容量为100W左右。

以一个可用面积大于10000m²的屋顶为例，可建设约1MW的小型工商业光伏电站。(注：屋面面积仅供参考，以实际建筑物屋面为准)

◆水泥平屋顶

水泥平屋顶要求设计为上人屋面，这样既能满足光伏系统对屋面所产生的荷载要求，又方便后期光伏系统的维护工作。结合不同地区的纬度信息、光伏组件设计最佳倾角，这样可以达到最佳发电量。

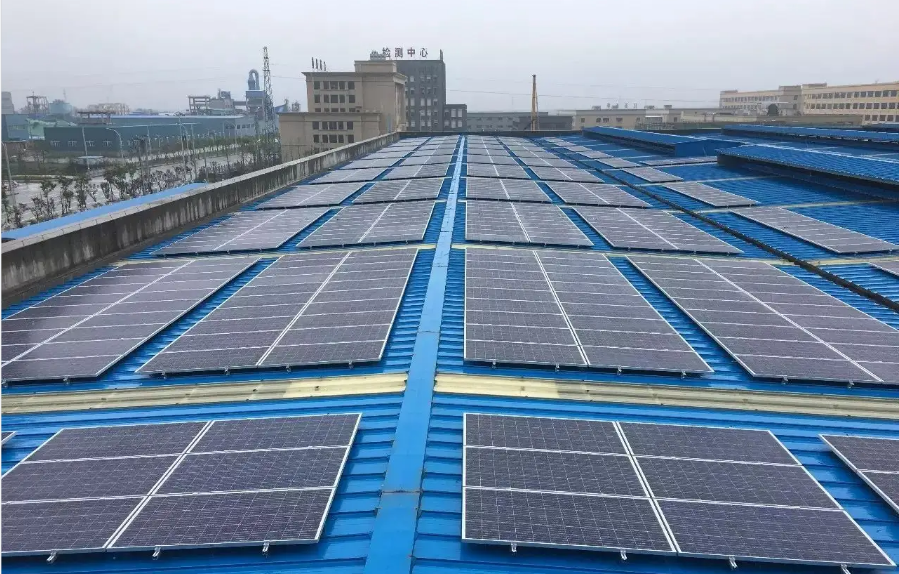

◆厂房彩钢瓦屋顶

由于厂房屋面多为非上人屋面，如果要在项目初期考虑增加光伏系统，建议加大厂房屋面荷载，取值建议大于0.7KN/m。

彩钢瓦屋面光伏组件采用平铺方式，角度采用屋面自然倾角。组件之间留有过人通道，方便人员检修维护。

◆自发自用、余电上网

收益=度电补贴+卖电收益+节省电费

自发自用，余电上网的并网模式适合白天用电量较大的厂房，自用比例越高，成本回收周期越短。

◆全额上网

收益=度电补贴+卖电收益

全额上网的并网模式，适合白天用电量较少的厂房，并网简单，享受全额上网电价。

◆光伏组件

根据项目要求、成本、转换效率和可用面积、选择光伏组件。

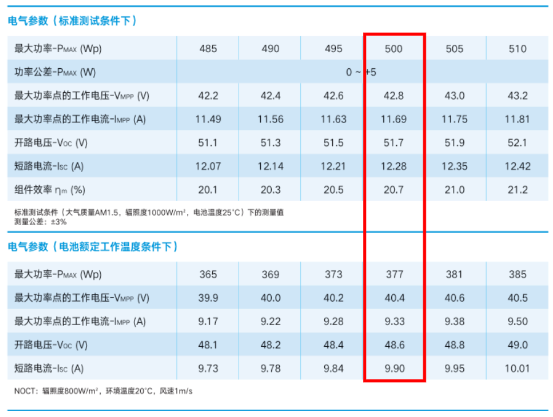

可选用分布式市场比较常用的500W组件，组件转化效率为21.2%，电气参数如下图。

◆光伏逆变器

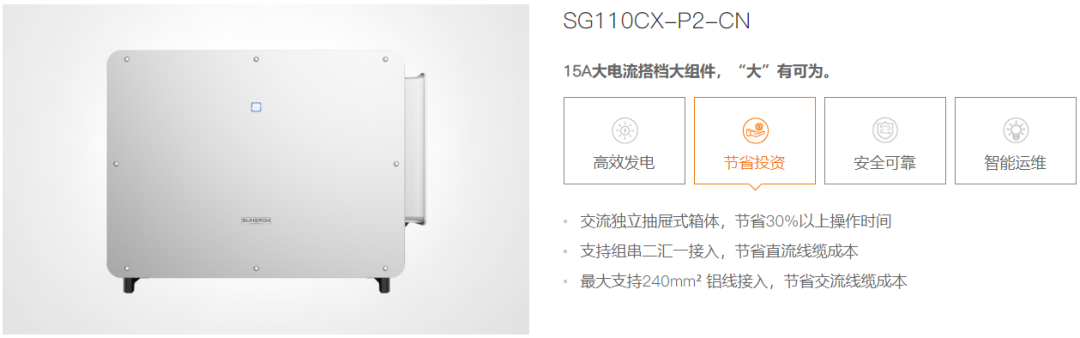

根据组件的电气参数，最大功率点的工作电流约12A。可选择市面上主流逆变器—阳光SG110CX-P2-CN逆变器，此款逆变器最大直流输入15A，能够全面适配当下大功率组件，同时支持1.4及以上超配，节约初始投资。

以1MW光伏电站并网为范例，逆变器安装方式：每18块组件为一串，接14串到逆变器，仅需8台逆变器。

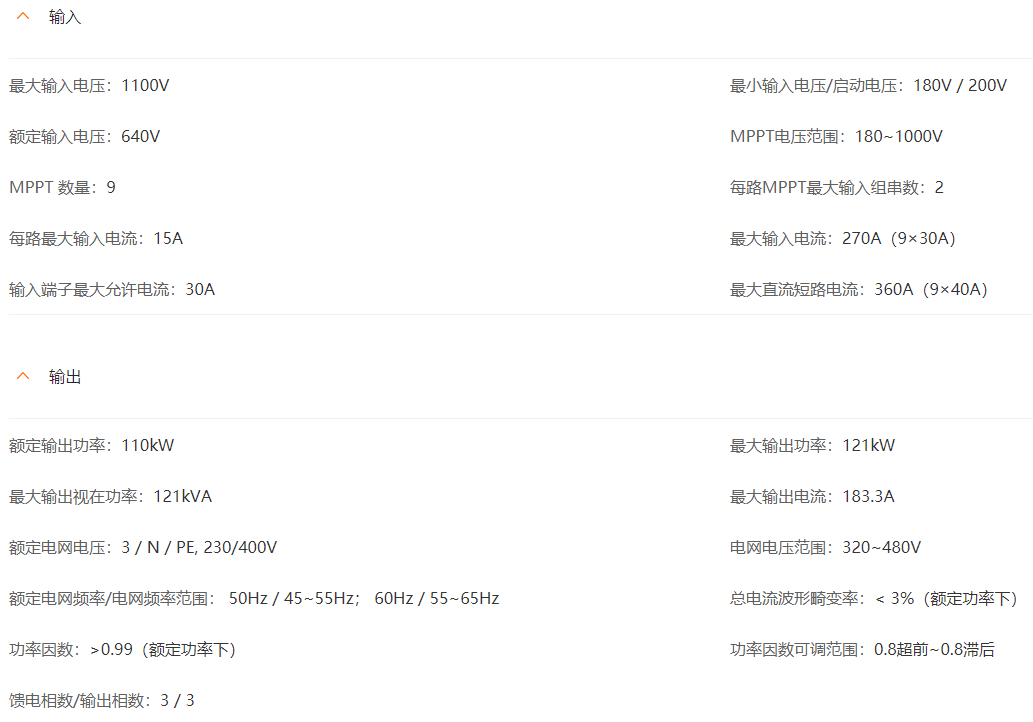

具体参数如下：

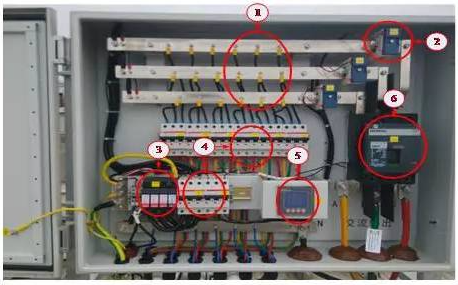

◆交流汇流箱

交流汇流箱根据项目所选用的逆变器台数，可选取多汇——汇流箱。按实际需要选择二汇一、四汇一都可。

◆逆变器与组件的匹配电压要求

1)组串工作电压处于逆变器的MPPT电压范围内并且大于启动电压;

2)同一路MPPT中，不同组串中组件串联数量相同，所串联的电池板规格一致;

电流要求：组件串联后电流不大于逆变器最大输入电流;

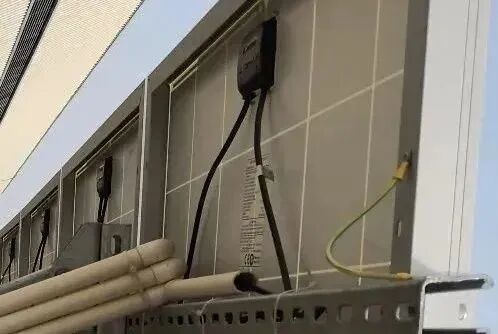

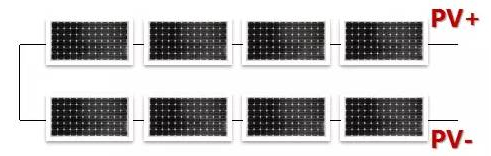

电缆要求：组件串并联中要求电缆接线合理，尽量减少直流电缆长度，减少损耗。

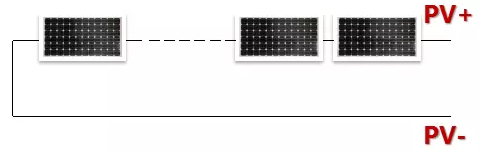

                                       正确连接                                                                            错误连接

交直流线缆直流电缆要求：直流电缆一般选择光伏认证专用线缆，光伏阵列到逆变器的直流电缆长度应尽可能短，以减少线缆上的功率损耗。

交流电缆要求：交流线缆主要用于逆变器交流侧至交流并网箱或交流并网柜。线缆选型参考标准《电力工程电缆设计规范》GB 50217。

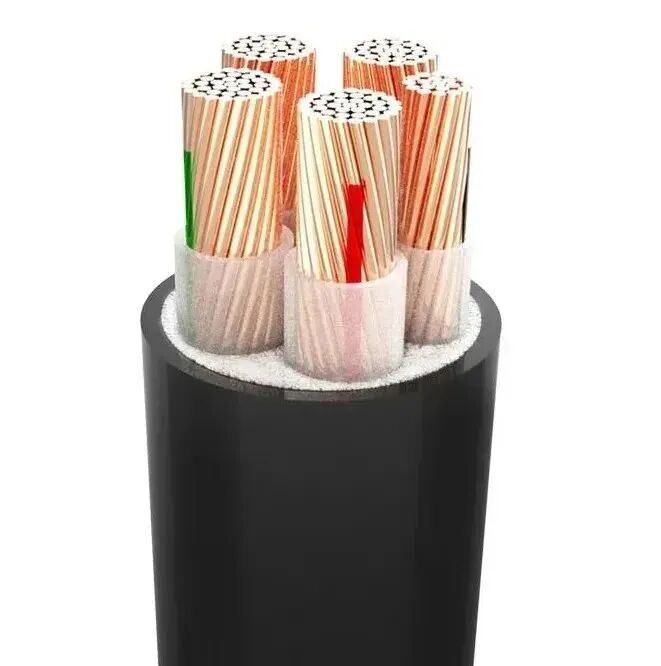

铜线缆设计：SG110CX-P2-CN交流输出线缆推荐采用YJV-0.6/1kV 4*70 mm2+1*35mm2；

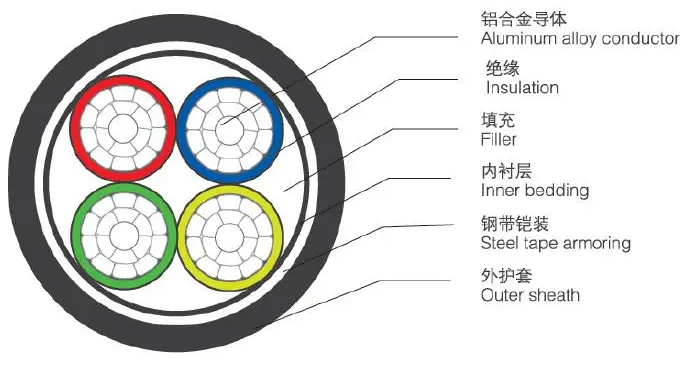

铝线缆设计：SG110CX-P2-CN交流输出线缆推荐采用YJLHV-0.6/1kV 4*120mm2+1*70mm2

组件倾角：系统最佳倾角近似于当地纬度角，或者根据屋顶结构，组件平行于屋顶坡度铺设，使用角度测量仪可测量倾角;

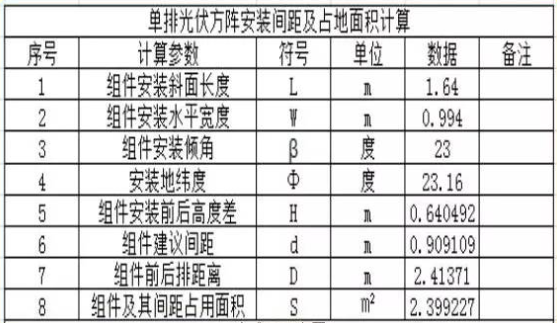

组件前后排间距：间距应能保证冬至日早上9点至下午3点太阳能电池方阵不被遮挡。通过使用EXCEL表公式计算，选择纬度、组件宽度、长度、倾角即可计算出合适间距。以广州地区(北纬23°)为例：

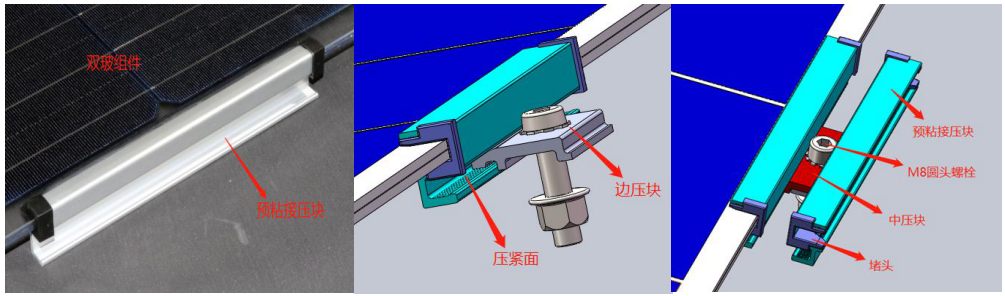

◆组件安装要求

1)支架的搭建除了要保证组件的最佳倾角和朝向，应尽可能在屋顶上留有足够间距，实现对流降低组件温度;

2)支架材质使用不锈钢或者热镀锌钢材，以起到防腐的目的;

3)支架应保证组件底部高于底面不小于15CM，以避免组件浸水和雨水溅落组件表面。

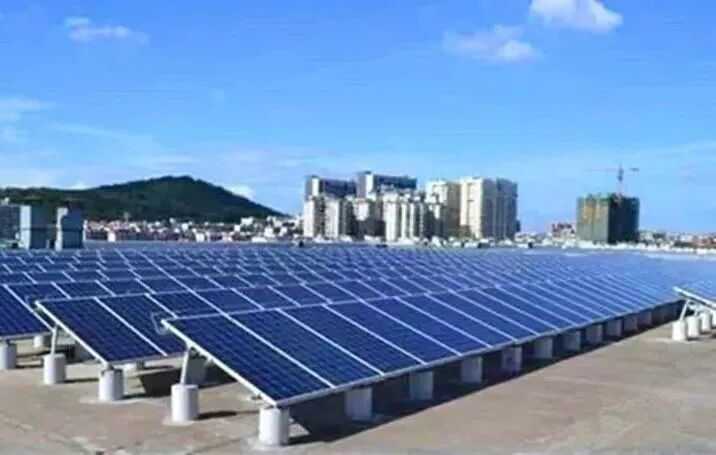

水泥平屋顶固定支架；水泥配重块常规尺寸300*300*300mm；若当地季风较多，需适当增大配重块。

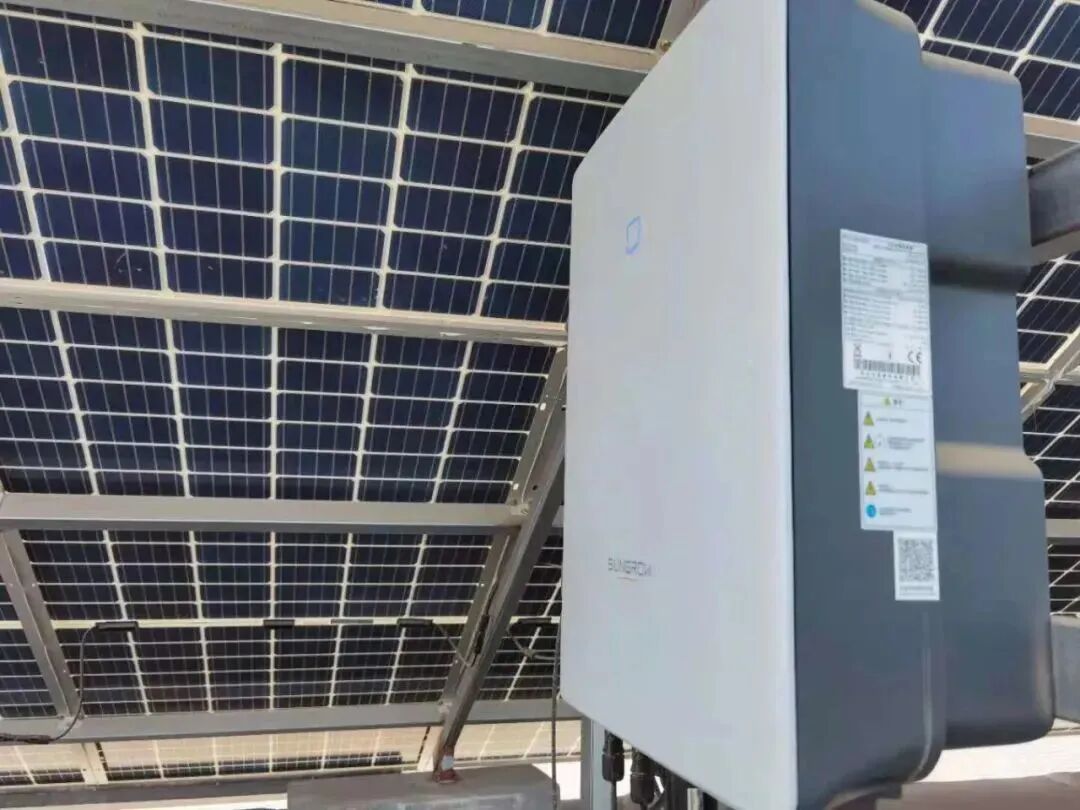

◆逆变器安装要求

保护接地电气接地可以防止设备短路、漏电引起的组件或逆变器损坏甚至烧毁，和保护人体触碰带电金属部件时不会遭受电击伤害。

电气接地系统包括：组件边框接地、逆变器接地、配电柜接地。

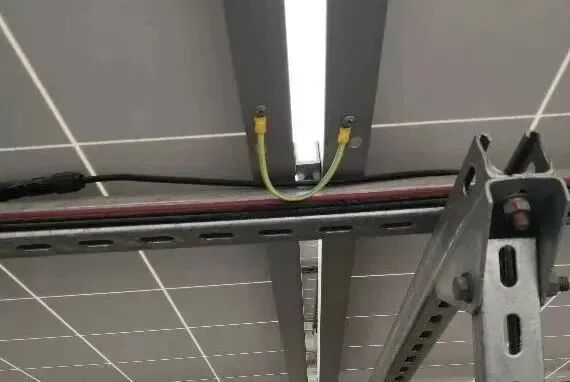

组件：组件的铝合金边框与支架进行连接，再通过引线完成可靠接地。

逆变器：交流接线端子的PE端和机箱外壳的PE接地。

配电柜：使用接地线连至接地排上或者就近框架接地。

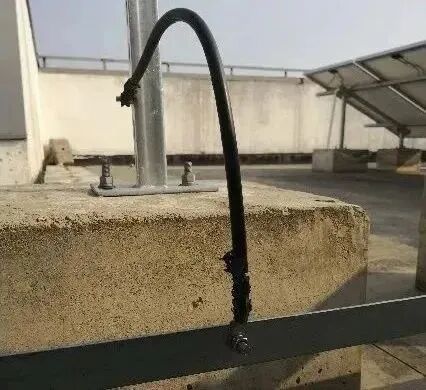

防雷接地光伏电站安装在建筑的顶部，容易遭受雷击，雷击产生的浪涌电流会损坏逆变器等系统设备，所以电站需要防雷接地，将浪涌电流导引至地下起到保护系统的作用。

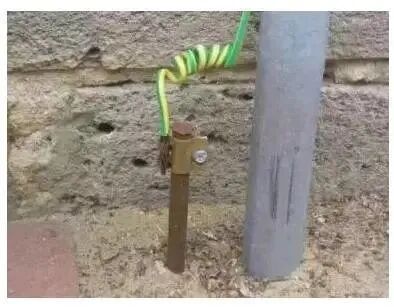

接地体：接地体采用直径为10/12mm的圆钢，长度一般为0.6m左右，接地电阻应不大于4Ω。

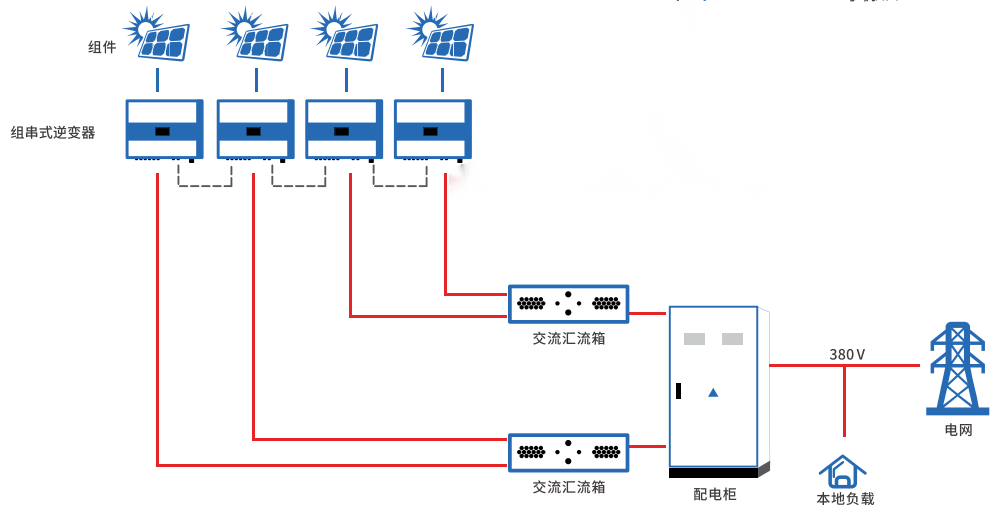

◆以1MW光伏电站并网为例

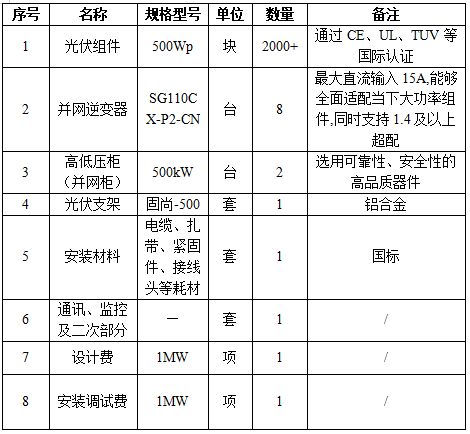

1MW光伏电站系统配置参考

◆项目审核需要提交哪些资料？

光伏系统建设完成后，需要向供电公司提供项目审核所需材料（部分地区可能有所不同），如下图所示。
